有关电力质量问题的常用术语



GENERAL USED TERMINOLOGY IN POWER QUALITY DISCUSSION      2002年,美国有四位电力工程领域的专家学者合著了一本名为《Power Quality》(译为“电能质量”)的专著。
      在该书中的有关电力质量问题的常用术语摘要,请点击/电能质量术语.pdf下载。


影响工厂的电压骤降多数是由电网故障所产生并传递到工厂。

可能产生的外部原因:

雷击,造成对地短路故障使配电线路产生大电流,从而导致供电电压骤降。这种电压骤降影响区域大,持续时间一般超过100ms;

供电设备故障;

接地故障;

交通事故,车辆撞到电线杆上;

线路故障,动物、大雪、狂风和挖掘等引起造成压降;

重合闸,突加负载引起的较大电流导致压降;

可能产生的内部主要原因:大型电动机负载启动 ;

工厂无法事先得到电压骤降的警告。

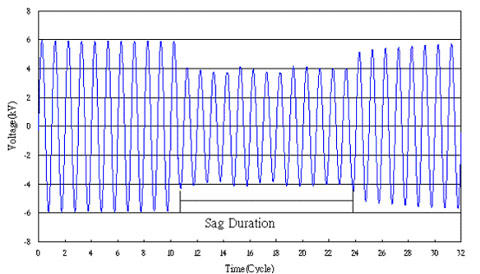

电压骤降波形







电压骤降产生的原因











电压骤降的影响

      电压骤降的危害程度与设备的度密切相关,不同的设备对同一电压骤降的感受度是不同的,因此世界上不同的设备制造商联盟制定了多种不同的曲线,如SEMI F47、ITI(CBEMA)、FIPS等。

举例说明:

制冷电子,当电压低于约80%时,动作将制冷电机切除,导致巨大的经济损失;

某测试仪,当电压低于约85%时,芯片烧毁,测试仪停止工作,其内部电子电路主板故障;

可编程(PLC),当电压低于约81%时,PLC停止工作;一些I/O设备,当电压低于约90%、持续时间仅几个周期,就会被切除;

机械工具 ,由机器人控制对金属部件进行钻、切割密加工,为保证产品质量,工作电压一般设为90%,当电压低于此值且持续时间超过2个至3个周期时,会被跳闸;

直流电机,当电压低于约80%时,直流电机被跳闸;

调速电机(VSD),当电压低于约70%、持续时间超过6个周期时,VSD被切除。而对于一些精细加工业中的电机,当电压低于约90%,持续时间超过3个周期时,电机就会被跳闸而退出运行;

交流接触器,有研究表明,当电压低于约80%、甚至更高,接触器就会脱扣;

以上导致线上材料报废、产量的降低、长时间的设备重新启动和可能产生的设备损坏及相应的人工成本增加。
